- 牽引銷焊接機器人工作站
-
山東水泊智能專為梁山半掛車行業定制牽引銷焊接機器人工作站，直擊牽引銷底座人工焊接變形大、焊縫質量不穩定、探傷合格率低、依賴熟練焊工等難題。設備搭載六軸焊接機器人與雙工位伺服翻轉 U 型變位機，配液壓快夾工裝，適配多款國標牽引銷總成，變位機可 360° 翻轉實現焊縫平焊優質成型；標配激光視覺尋位與電弧跟蹤系統修正裝夾及下料誤差，配合脈沖 MAG 焊機焊接效果優異，還可接入 MES 系統上傳數據，完成車間數字化管控。
-
外貿咨詢電話 15905470098| 17616562676
-
國內咨詢電話 15864554699
- 水泊智能
產品詳情
掛車牽引模塊全自動智能焊接單元
本工作站由山東水泊智能針對梁山半掛車產業量身開發，專門解決牽引銷底座環焊縫、立角焊縫人工焊接變形量大、焊縫不均勻、探傷通過率低、焊工依賴度高等行業痛點。
采用六軸焊接機器人，可兼容50號、90號、2英寸國標焊接式牽引銷總成焊接，變位機360°任意姿態翻轉，保證焊縫全位置平焊成型。
標配電弧跟蹤+激光視覺焊縫尋位系統，自動補償板材下料誤差、工裝裝夾偏差；搭配數字化脈沖MAG焊機，飛濺小、熔深達標，可對接工廠MES系統上傳生產數據，實現車間數字化管理。
工作站八大標準組成
六軸焊接機器人本體
負載6-12kg，臂展1.45-2m，重復定位精度±0.02mm
雙軸伺服變位機
U型翻轉結構，承載300kg，機器人聯動協調焊接
液壓專用工裝夾具
牽引銷專用定位模，防焊接熱變形快速壓緊
數字化焊接電源
脈沖MIG/MAG焊機，低飛濺、深熔深穩定輸出
激光焊縫跟蹤系統
自動糾偏，來料誤差實時補償，杜絕焊偏
清槍剪絲噴油裝置
自動清理焊槍飛濺，保障長時間連續生產
安全防護系統
弧焊遮光房、安全光柵、圍欄、急停聯鎖保護
煙塵凈化系統
中央集塵凈化器，滿足環評環保驗收要求
產品核心優勢
1.焊接質量高度一致
機器人軌跡恒定，UT探傷一次合格率99%以上
2.雙工位循環產能翻倍
一邊焊接一邊上下料，設備利用率接近100%
3.視覺智能糾偏容錯
鈑金偏差自動識別，降低前道工序精度壓力
4.大幅降低人工成本
1名操作工可值守2臺工作站，減少持證焊工
5.有效控制焊接變形
專用反變形工裝+對稱焊接工藝，底座平整度達標
6.24小時不間斷量產
設備可兩班倒連續運行，產能穩定可控
7.程序一鍵切換換型
90#/50#牽引銷程序存儲，一鍵調用快速換產
8.可擴展智能制造對接
預留通訊接口，可對接MES、掃碼入庫、產量統計
標準技術參數
| 參數項目 | 規格配置 |
|---|---|
| 適用工件 | 50#、90#、2英寸焊接式半掛車牽引銷底座總成 |
| 機器人規格 | 6軸工業弧焊機器人，臂展1850mm，負載8kg |
| 變位機形式 | 雙伺服U型翻轉變位機，額定負載300kg |
| 焊接方式 | CO?氣體保護脈沖MAG焊 |
| 單件焊接節拍 | 90#牽引銷標準焊縫≈3.5分鐘/件 |
| 定位重復精度 | ±0.02mm |
| 控制系統 | 獨立PLC控制柜+10寸觸摸屏，99套程序存儲 |
| 選配功能 | 激光視覺跟蹤、自動清槍、煙塵凈化器、MES通訊 |
車間實景與結構方案
工作站三維布局結構圖

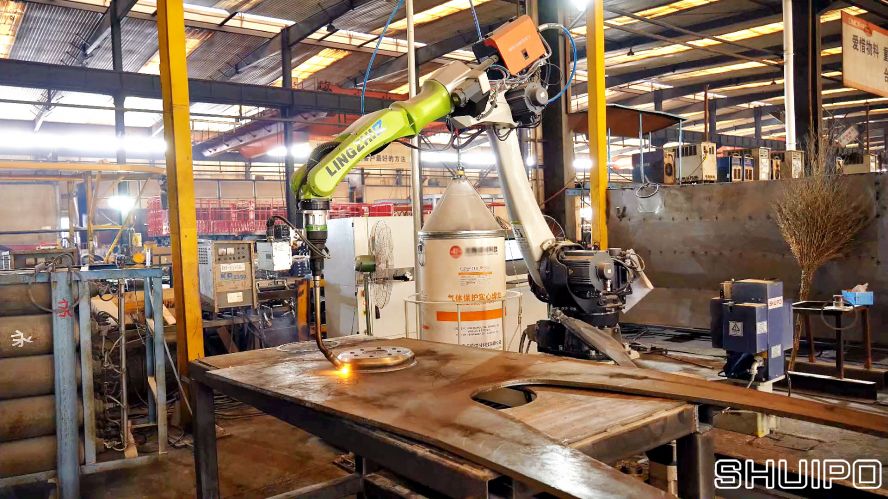

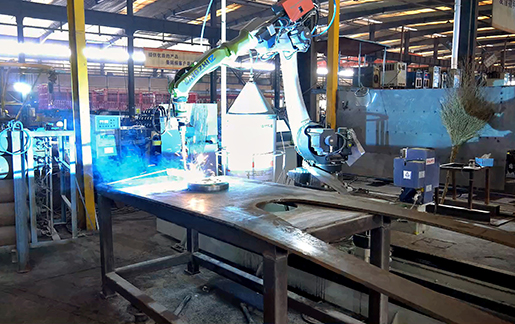

掛車零部件機器人焊接現場
掛車底盤全自動焊接生產線
適用生產企業
主要服務客戶群體：
半掛車、倉柵車、廂式貨車整車制造工廠
集裝箱骨架運輸車、低平板掛車生產企業
自卸車、危險品罐車、特種專用車改裝廠
掛車牽引銷、懸掛支座配件專業加工廠
掛車自動化產線升級、舊設備技改項目
