- 輕量化鋁合金廂式車智能生產線
-
鋁合金廂式車智能生產線采用先進的物聯網技術和智能控制系統，為生產過程帶來全面的監控和數據管理。從生產進度、生產質量到設備運行狀況，所有環節得到有效的管理和掌控。此外，生產線能夠根據箱體尺寸進行自動調度排產，實現柔性化生產的同時提高生產效率。
-
外貿咨詢電話 15905470098| 17616562676
-
國內咨詢電話 15864554699
- 水泊智能
產品詳情
鋁合金廂式半掛車全流程柔性智能生產線
產品核心概述
1. 適用產品
專為13000–16000×2500–3000×3000–4200mm 輕量化鋁合金廂式貨車 / 半掛車廂打造，兼容直梁、鵝頸式兩種骨架結構，多規格箱體共線柔性生產。
2. 廠房與產能參數
適配車間：240m×480m 現有廠房原地改造，無需大額土建投入
生產節拍：20 分鐘 / 臺
單班產能：10 小時有效作業，穩定產出 30 臺 / 班
布局架構：7 大工藝專線并行，物流單向閉環，無交叉迂回搬運
3. 核心智造亮點（4 大核心優勢）
整線六大工藝模塊詳解

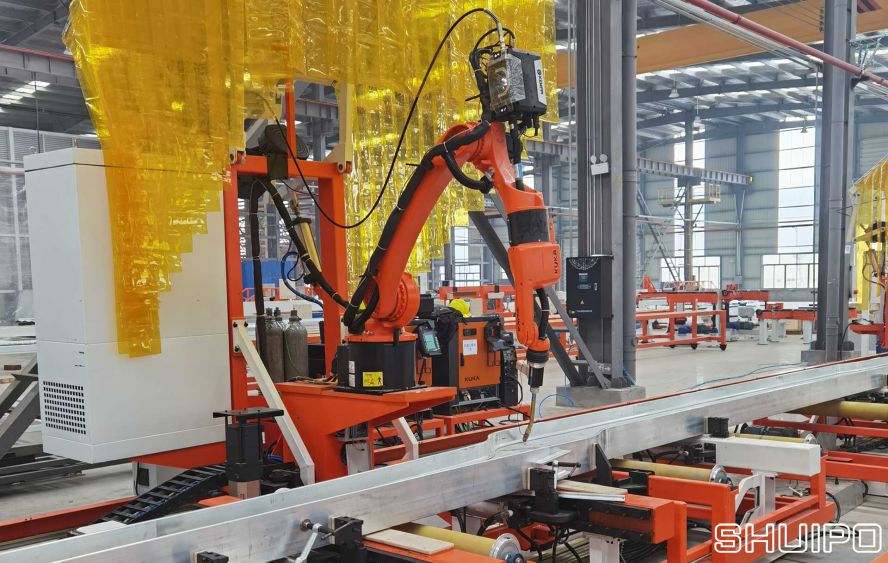

模塊 1：BGX 骨架車生產線（承載基礎主線）
價值：保證車架尺寸精度與承載強度，鵝頸 R 圓弧一次模具成型，孔位統一數控加工，互換性強。

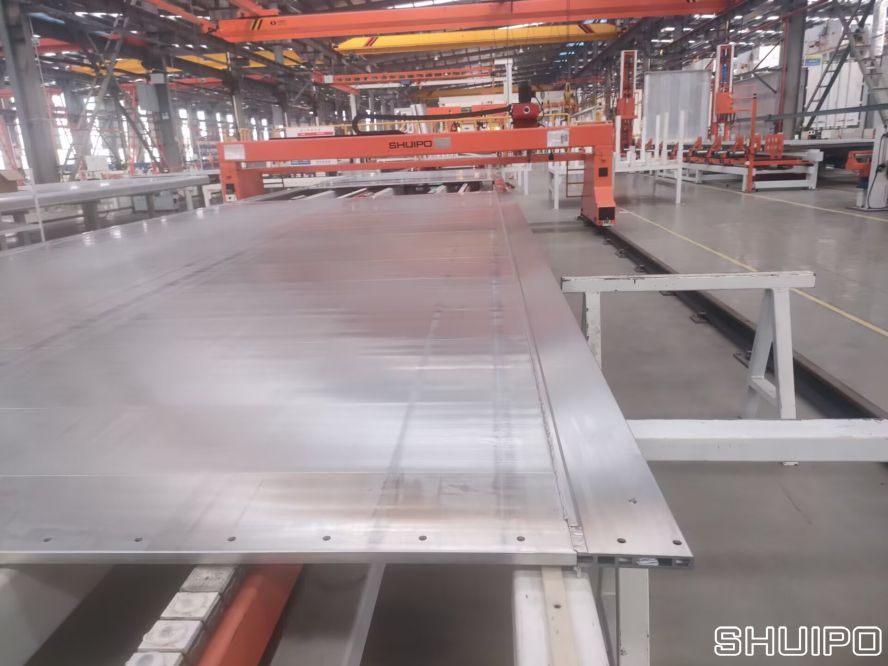

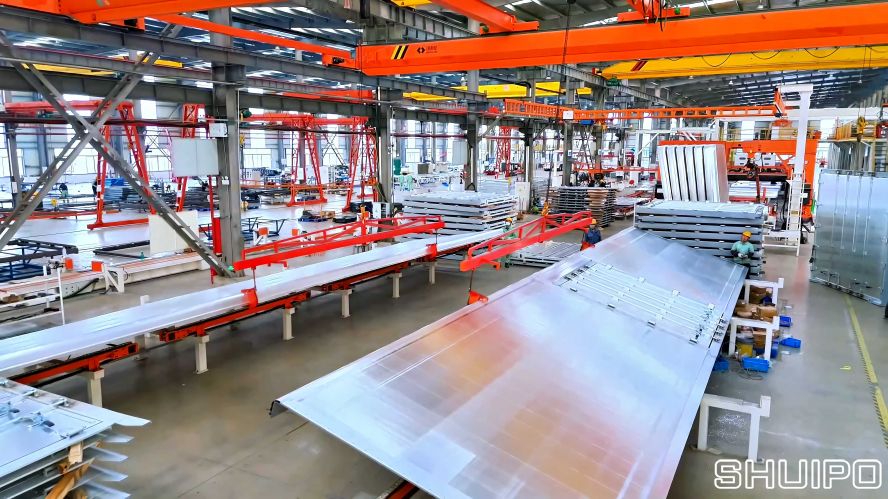

模塊 2：CBX 側板雙生產線（雙線并行，產能翻倍）
價值：兩條產線同步生產左右側板，表面拉毛提升噴漆附著力，全自動焊接保證廂板密封性與平整度。
模塊 3：DBX 底架生產線（車廂底板總成）
核心亮點底板正面焊機搭載激光三維焊縫跟蹤+80℃恒溫預熱裝置，長焊縫直線度誤差≤3mm，琴鍵式氣動壓緊有效抑制鋁合金薄板焊接變形。

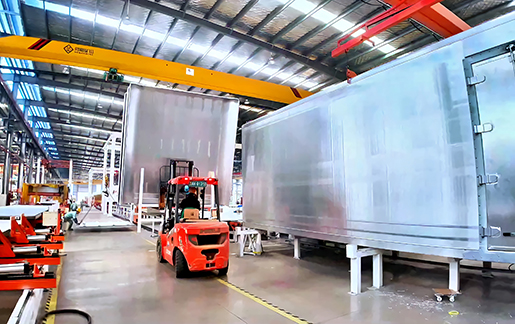

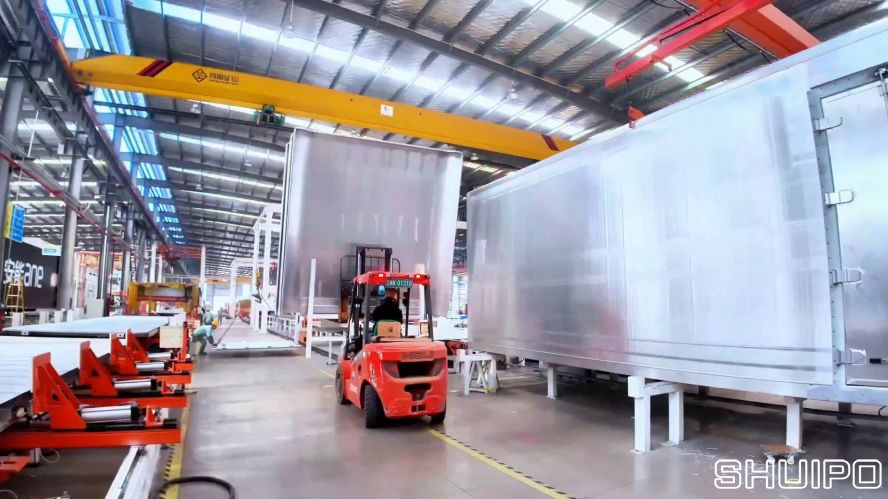

模塊 4：LXC 合箱總裝主線（整車成型核心線）
智能物流液壓升降有軌輸送車、多單元組合箱體轉運小車、KBK 起重桁架、移動龍門架、頂蒙皮全自動滿焊專機，實現箱體大件精準合攏。

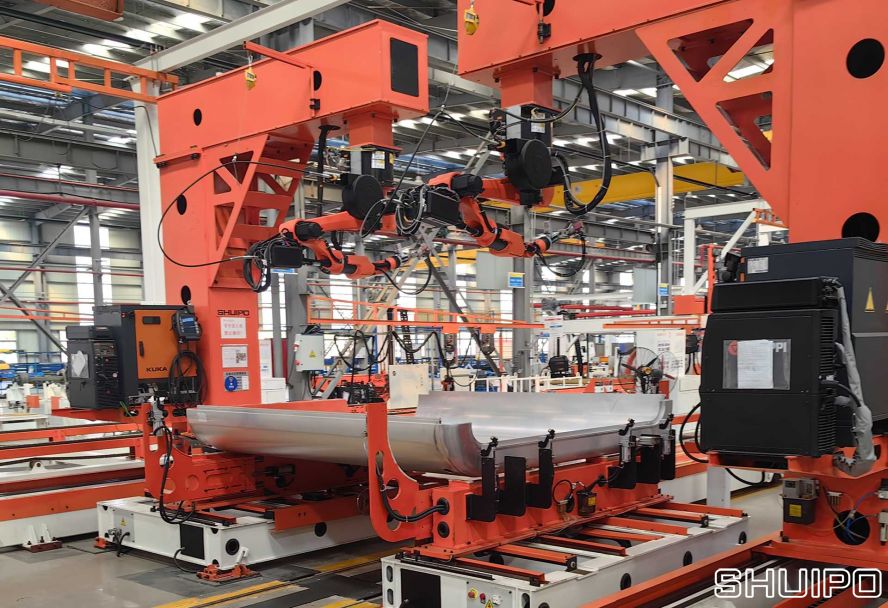

模塊 5：QBX 前板獨立生產線
前板拼裝定位→龍門機器人正面焊接→拉毛去毛刺→液壓 180° 翻轉→懸臂機器人反面焊接→緩存臺暫存→AGV 智能小車配送至合箱線配套磁導航全方位 AGV，可原地 360° 旋轉、橫移、斜向行走，車間無軌柔性轉運，三重激光雷達避障，安全可靠。
模塊 6：MBX 門板生產線
輔助配套：起重與裝配工裝
方案優勢總結
工藝閉環：從骨架到底盤、廂板、總裝一站式交付，無需二次配套設備；
柔性極強：長度、寬度、鵝頸高度多車型一鍵切換排產；
品質穩定：機器人 + 激光跟蹤標準化焊接，降低對焊工依賴；
物流最優：單向流水線設計，減少無效搬運，提升流轉效率；
運維省心：一線品牌元器件，完整電氣圖紙交付，售后技術支持完善；
落地快捷：依托舊車間改造，縮短基建周期，快速投產回本。
? 可根據客戶車型圖紙定制非標工裝
? 提供整線布局圖、三維方案、產能測算
? 上門勘測廠房、工藝規劃、安裝調試、人員培訓一站式服務
規格參數
| 項目 | 技術指標 |
|---|---|
| 適用廂體尺寸 | 13000–16000×2500–3000×3000–4200mm |
| 生產節拍 | 20min / 臺 |
| 單班產能 | 30 臺（10 小時工作制） |
| 車間占用尺寸 | 依托 240m×48m 現有廠房布置 |
| 焊接方式 | MIG 鋁合金脈沖氣體保護焊 |
| 控制方式 | 西門子 PLC + 觸摸屏 + 物聯網數據采集 |
| 轉運方式 | 有軌電動平車、鏈條線、板鏈線、磁導航 AGV、KBK 起重 |
| 使用環境 | -10℃~45℃，濕度≤90% |
| 供電氣源 | 380V 工業電，0.6–0.7MPa 壓縮空氣 |
