產品概述

        底板自動焊是針對專用車車架生產工況定制的高效自動化焊接工藝設備，專為半掛車車架底板成型焊接設計，可穩定適配平板車、鵝頸車等主流車型的底板搭接、底板對接全自動焊接作業，有效解決傳統人工焊接成型差、一致性低、勞動強度大、產能受限等痛點，是專用車智能化生產線的核心工位設備。

工位配置與工藝流程

 整條底板自動焊產線設置兩大核心焊接工位，分工明確、流程連貫，可同步完成車架底板全工序焊接：

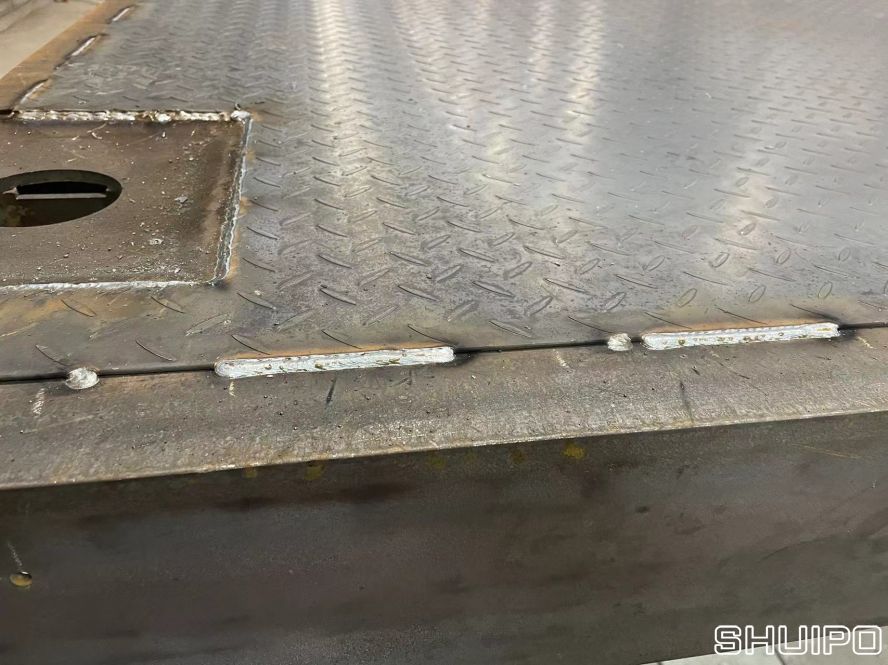

•   邊梁與底板搭接焊工位：完成車架邊梁、前后橫梁與底板的搭接焊接，可適配滿焊、間斷焊多種工藝要求，貼合量產車型生產標準。

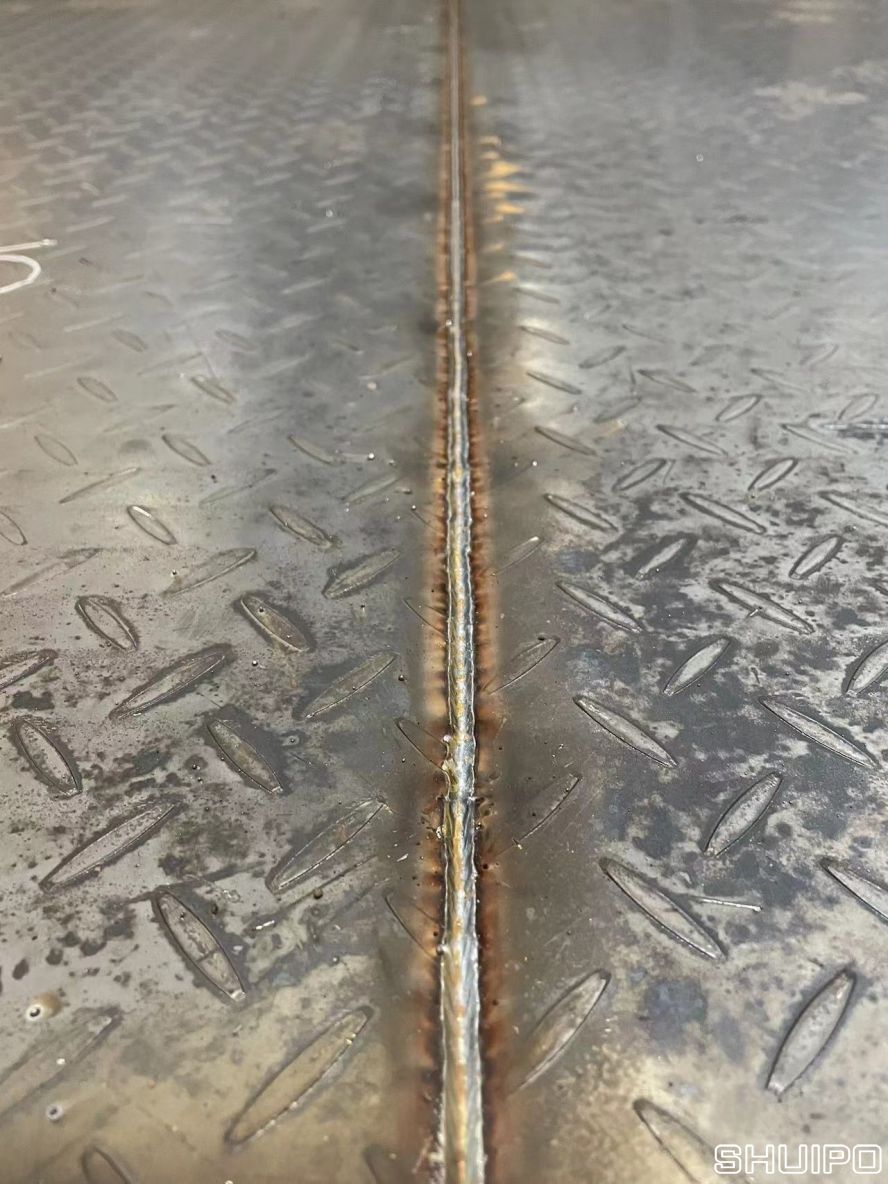

•   底板與底板對接焊工位：實現多塊底板之間高精度對接焊接，適配不同厚度花紋板、平板對接成型，焊縫規整、成型美觀。

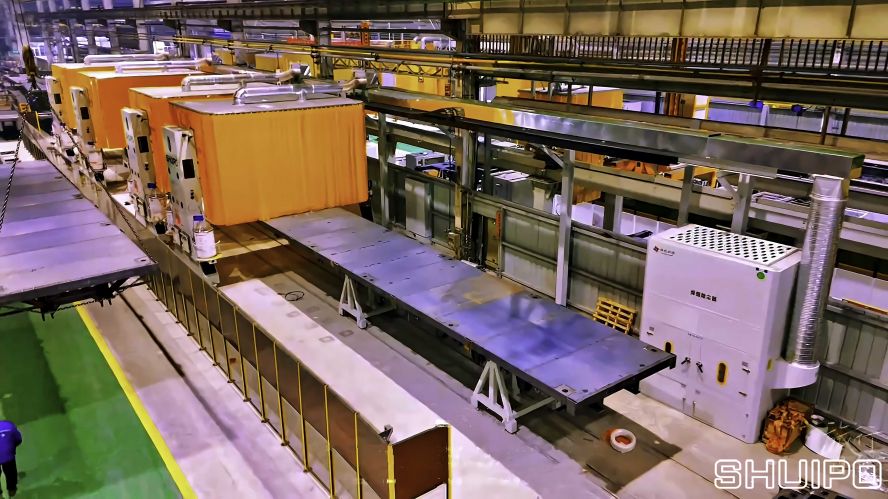

        產線采用RGV有軌運輸車自動物流輸送，搭配專用液壓定位工裝，可精準控制底板對接間隙，保障工件裝夾精度一致性，從源頭規避焊接錯邊、間隙超標等質量問題，滿足批量自動化生產需求。

設備結構優勢

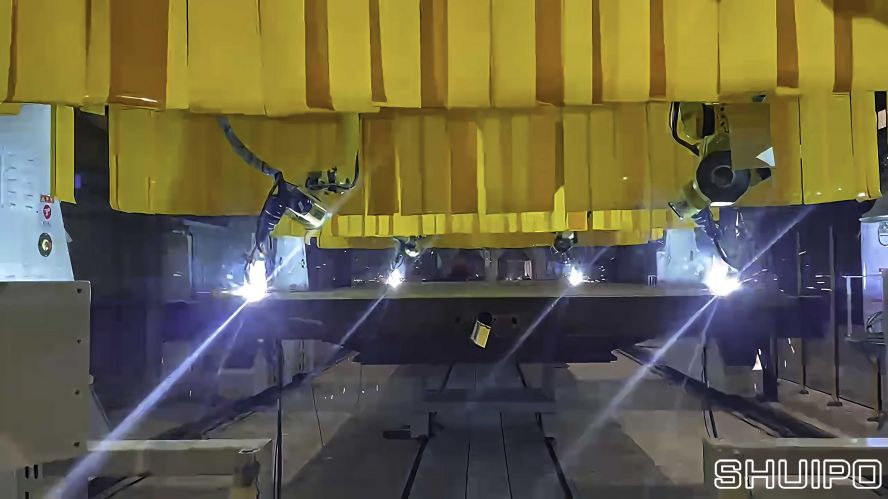

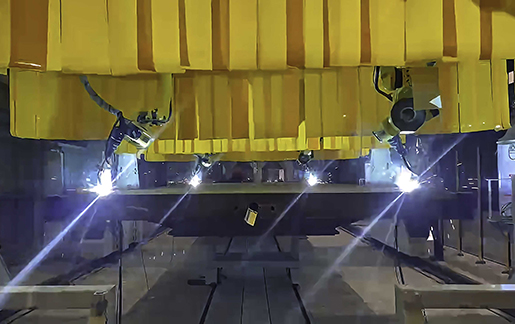

•   一體化龍門結構：高強度型材組焊成型，剛性強、不易變形，集成機器人、焊絲、除塵、電控等全套配套部件，大幅提升車間空間利用率，減少線路干擾與設備松動故障，系統運行穩定性更高。

•   全自動清槍剪絲單元：全程自動化完成剪絲、清渣、噴油維護，清理速度快、除渣效果優異，有效減少飛濺堆積，持續保障焊槍焊接精度，減少人工維護頻次。

•   配套除塵系統：工位專屬除塵布局，針對性處理焊接煙塵，改善車間作業環境，符合安全生產標準。




焊接性能與核心亮點

1. 設備采用成熟MAG碳鋼焊接工藝，適配專用車車架各類底板材質，搭配激光傳感定位、機器人焊縫尋位、實時電弧跟蹤核心功能，可自適應工件細微偏差，實現高精度、高一致性自動化施焊。

2. 有效解決車架底板對接、搭接焊縫成型不均、返修率高等行業難題，焊縫平整均勻、成型質量穩定，大幅提升整車焊接合格率；同時全程自動化作業，顯著提升生產線節拍，降低人工焊接勞動強度，助力專用車車間智能化、高效化量產。
